Generation seeks for the creation of new sense of values and technology has been always evolving to satisfy such needs. The evolving speed of current industrial technology such as electronics (semi-conductor, LCD, etc.) and biotechnology (medicines, food,etc.) is accelerated more than ever and the products having new sense of value have been furnished to us one after another.

Plastics materials which have been supporting the development of industrial technology along the generations are required to offer more sophisticated and elaborated properties. Mitsubishi Plastics' industrial plastic plates are series of excellent products such as "HISHIPLATE NEWTECH" made by continuous pressing process and are always backing up

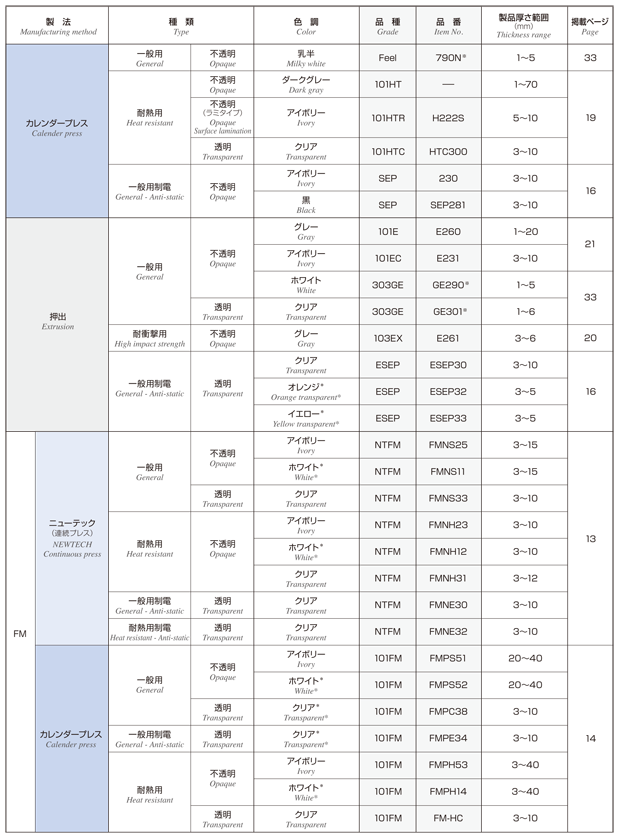

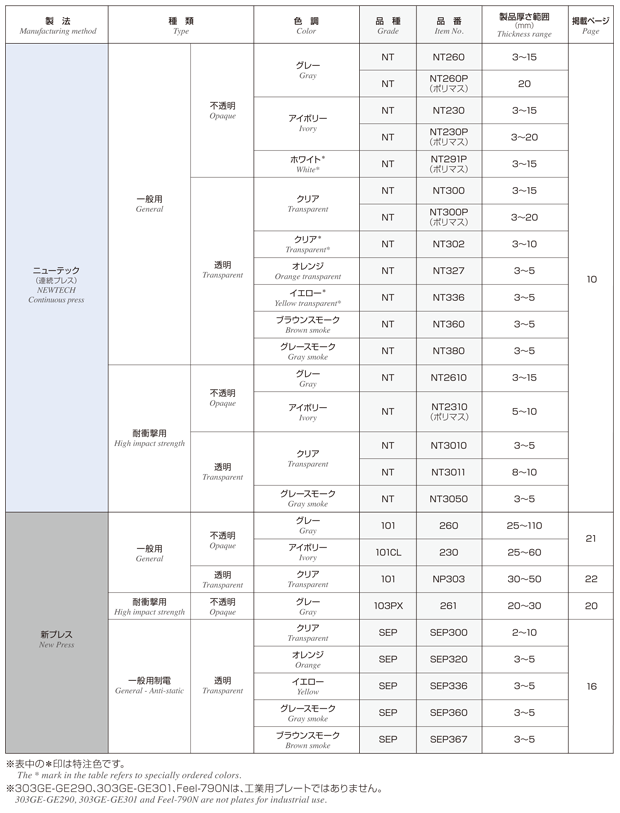

HISHIPLATE™ PVC plate - Product structure by manufacturing method

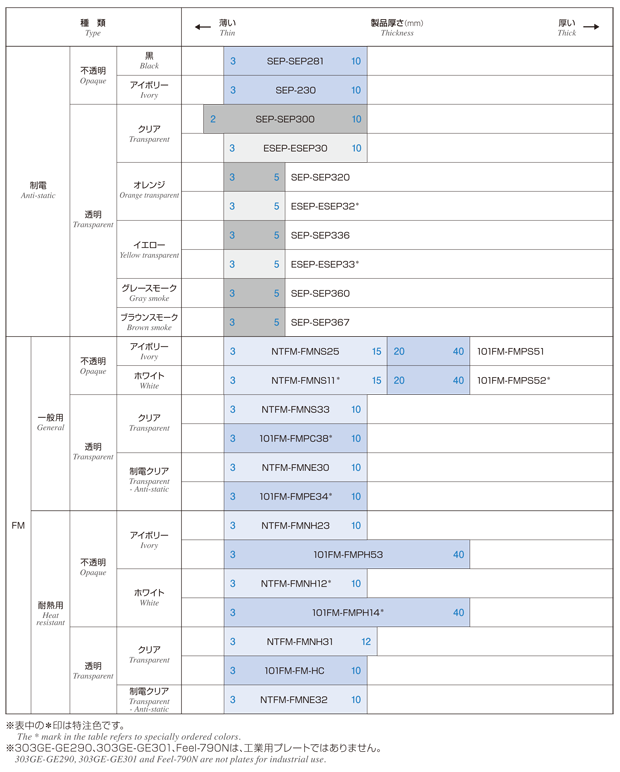

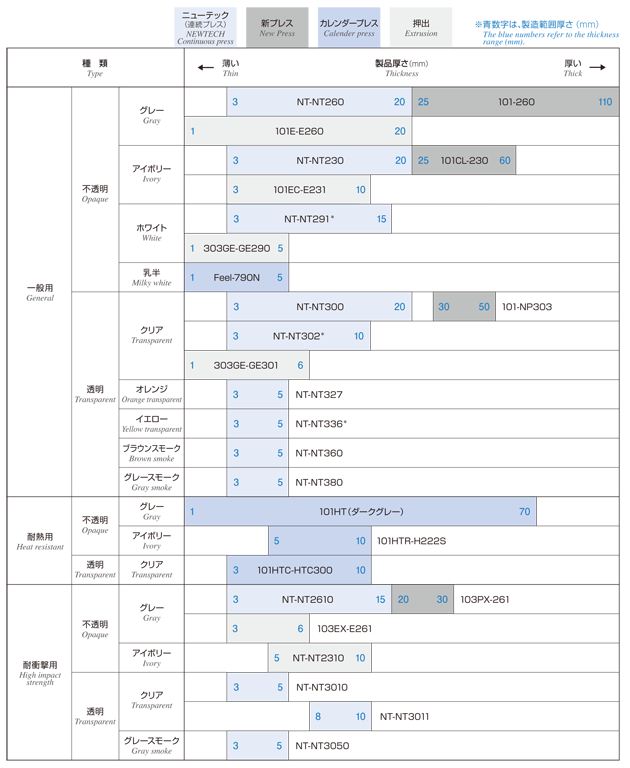

HISHIPLATE™ PVC plate - Product structure by thickness

Coping with high level of machining in the high-technology field. High cost vs. performance has been realized by coexistence of economics with high quality.

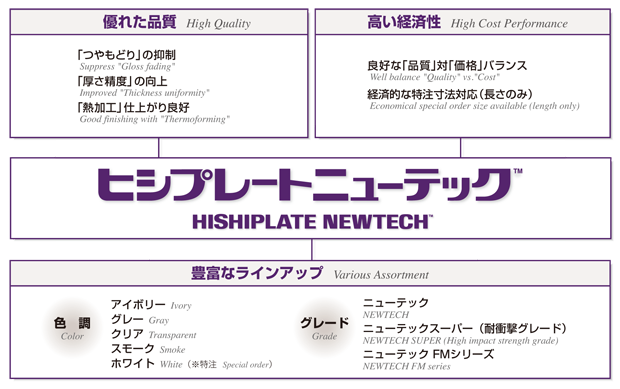

HISHIPLATE NEWTECH™ has realized excellent quality suitable for the materials for the manufacturing of high technology products such as semi-conductor, LCD and printed circuit substrate manufacturing facilities, by means of R&D work for several years.

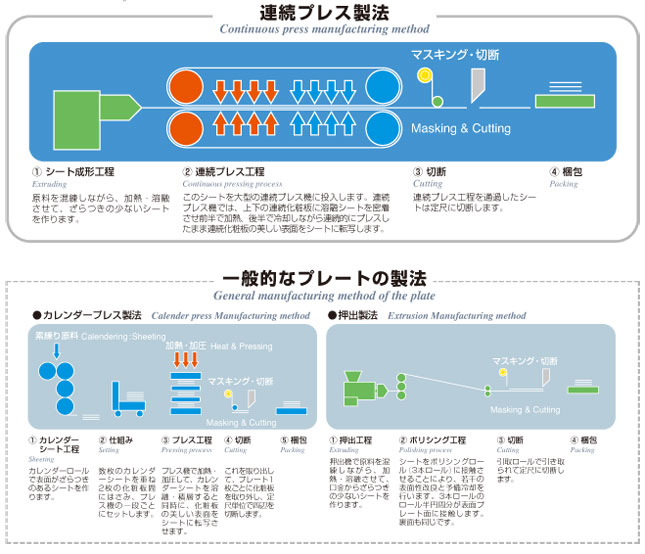

What is "Continuous press manufacturing method" ?

"Continuous press manufacturing method" is a unique fabricating process which enables to produce high quality PVC plate by combining the advantages of both conventional "Calender press" and "Extrusion" manufacturing methods as follows.

HISHIPLATE NEWTECH™ made of continuous pressing process

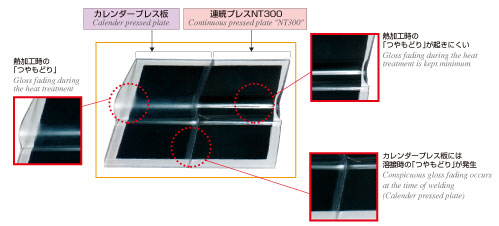

1溶接時の「つやもどり」を抑えました。

Suppress "Gloss fading" phenomena at the time of welding.

Since the plate is made by continuous pressing of smooth molten sheet for long time at high temperature, the distortion and gloss fading are kept low.

It is possible to keep beautiful appearance during the welding or heat treatment.

Suppresses the clouding and hazing which prone to occur during the heat processing of transparent plate.

"Bending", "Vacuum forming" and "Press forming" can be done without spoiling its appearance.

2「厚さ精度」が向上しました。

Improved "Thickness uniformity"

溶融シートを上下の連続化粧板で固定したまま加熱・冷却して製造しますので、カレンダープレス板よりも厚さの

フレを小さくできます。

As it is made by heating and cooling of molten sheet while fixing between two continuous polished belts, the fluctuation of plate thickness can be kept low in comparison to the conventional calendar-press process.

■プレートのどこからでも安心して切り出せます。

It is possible to cut out from any place of the plate.

■突き合わせ加工時の段差が小さくなります。

The level difference at the butt joint is less.

3「熱加工」での仕上がりが良好です。

Good finishing with "Thermoforming"

■マシニング加工のトラブルが少なくなります。

The trouble occurs during machining can be made less.

2倍程度の深絞り成形が可能で、「つやもどり」が少なく仕上がりが良好です。

It is possible to form by deep drawing up to double depth and good finishing can be obtained as fading of gloss is so little.

※NT3000シリーズは成形用ではありません。 The NT3000 series is not designed for forming.

■液晶用洗浄装置の処理槽底部や下部薬液ストックタンクのR加工がきれいに仕上げられます。

Good R finishing of bottom portion of the cleaning equipment for LCD or chemicals and rinse tank is possible.

■ 連続プレスのヒシプレートニューテックTM

連続プレスのヒシプレートニューテックTMは、優れた品質でハイテク分野をはじめ、幅広い分野の工業用プレート

としてご活用いただけます。また、充実したラインアップに加え、高いコストパフォーマンスを実現できるよう

法にも対応しています。

HISHIPLATE NEWTECH™ made of continuous pressing process

ヒシプレートニューテック™

HISHIPLATE NEWTECH™

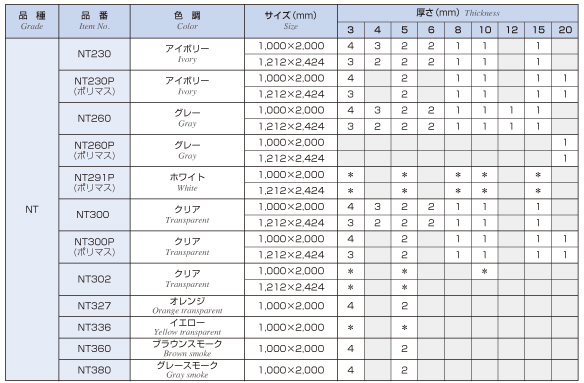

連続プレスのヒシプレートニューテックの標準規格シリーズです。

These are standard series of HISHIPLATE NEWTECH.

※NT230P、NT260P、NT291P、NT300Pは両面ポリエチレンマスキング品、その他は両面紙マスキング品です。

NT230P, NT260P, NT291P and NT300P are polyethylene film masked at both sides and all other products are masked with paper.

※表中の数字は梱包単位です。The numbers indicate the packed units. ＊印：特注品 Special order items.

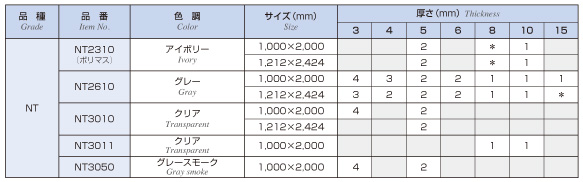

ヒシプレートニューテック™スーパーシリーズ（耐衝撃板）

HISHIPLATE NEWTECH™ SUPER series (High impact strength plate)

連続プレスの特長を生かしながら、耐衝撃性を高めたシリーズです。

These are standard series of HISHIPLATE NEWTECH which have better impact strength while keeping the characteristics of products made by continuous pressing.

※NT2310は両面ポリエチレンマスキング品、その他は両面紙マスキング品です。

NT2310 is polyethylene film masked at both sides and all other products are masked with paper.

※NT3000シリーズは成形用ではありません。 The NT3000 series is not designed for forming.

※表中の数字は梱包単位です。The numbers indicate the packed units. ＊印：特注品 Special order items.

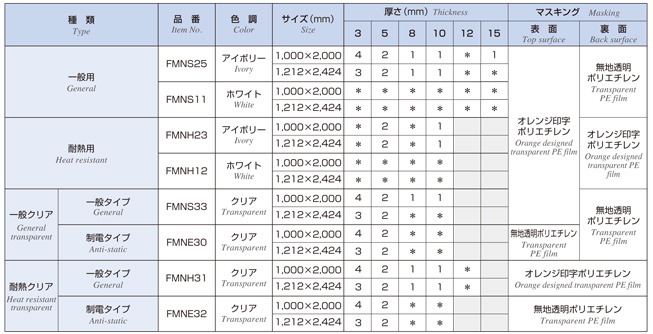

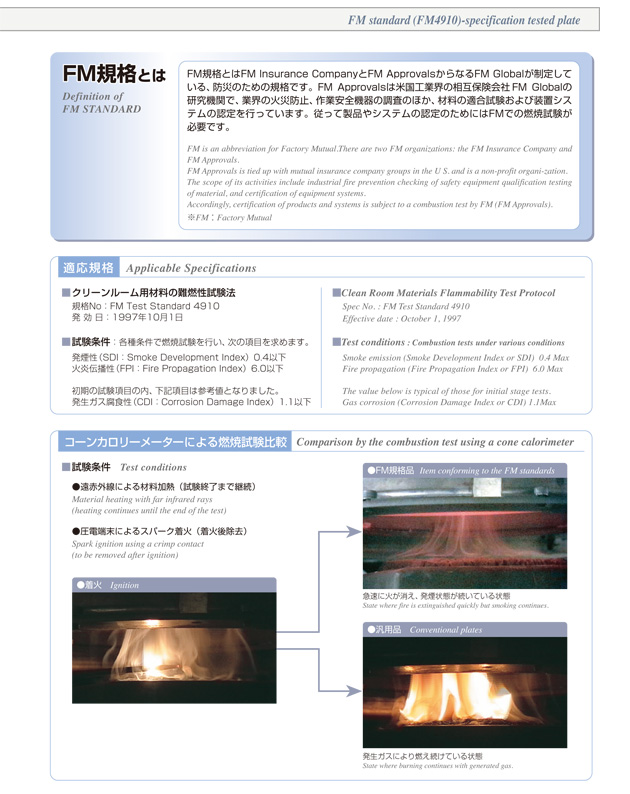

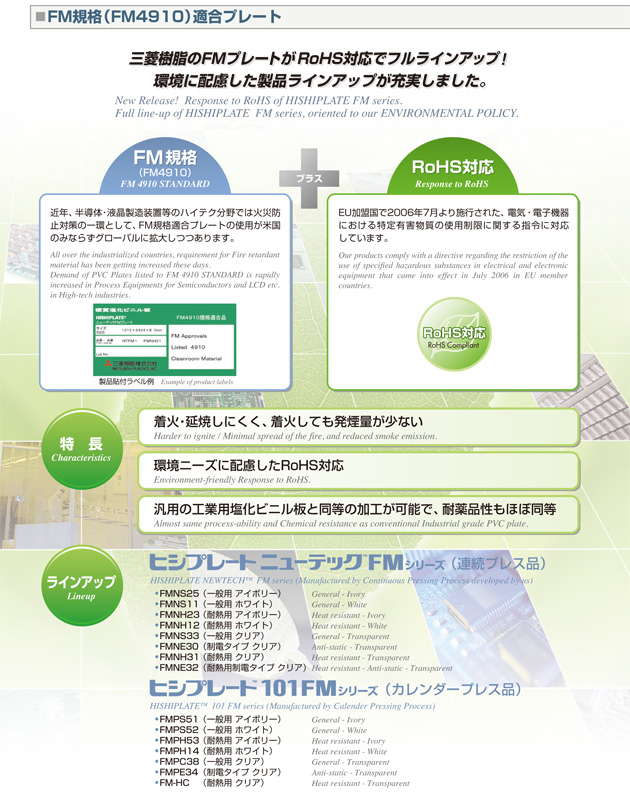

■ FM規格（FM4910）適合プレート

ヒシプレートニューテック™ FMシリーズ

HISHIPLATE NEWTECH™ FM series

特長

Characteristics

Cost Reduction.

■加熱による「つやもどり」が少なく熱加工性に優れた素材です。

Excellent appearance even after heat processing, which usually damages gloss of plate, so called "Gloss Fading".

※表中の数字は梱包単位です。The numbers indicate the packed units. ＊印：特注品 Special order items.

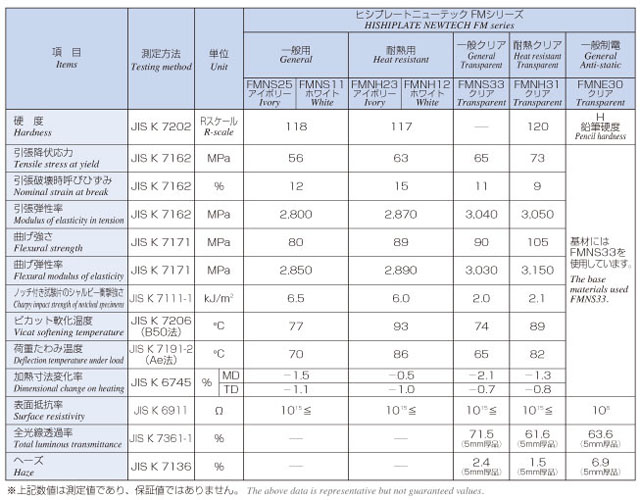

ヒシプレートニューテック FMシリーズ

HISHIPLATE NEWTECH FM series

FM standard (FM4910)-specification tested plate

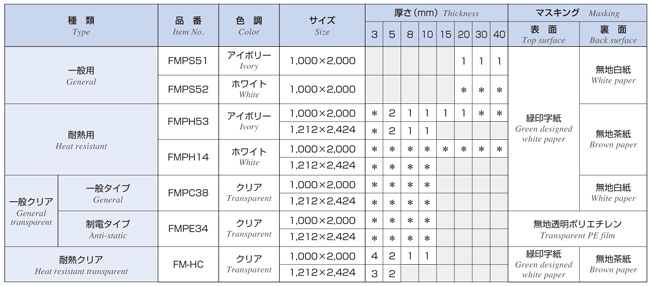

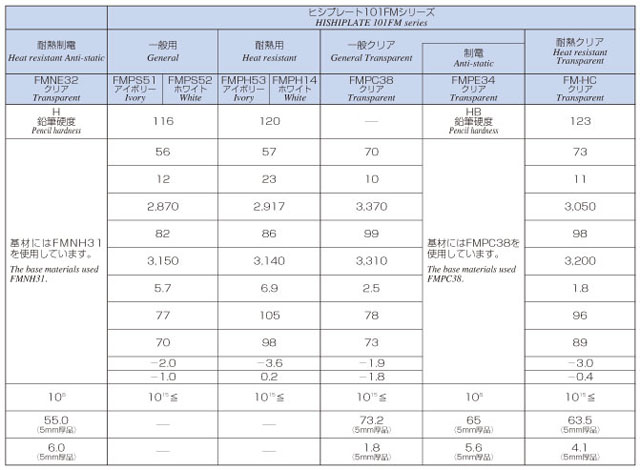

ヒシプレート™101 FMシリーズ

HISHIPLATE™ 101 FM series

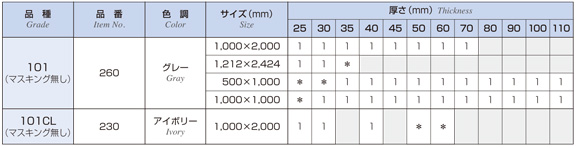

■最大40ミリまでの厚板を実現します。

特長

Characteristics

Max.40 mm thick plates are available.

※表中の数字は梱包単位です。The numbers indicate the packed units. ＊印：特注品 Special order items.

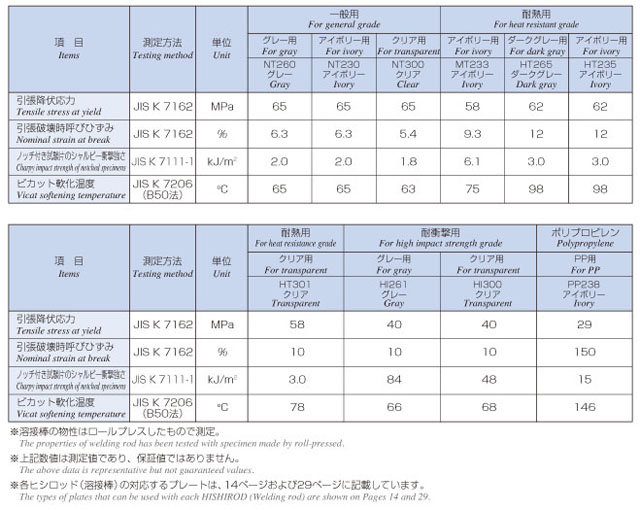

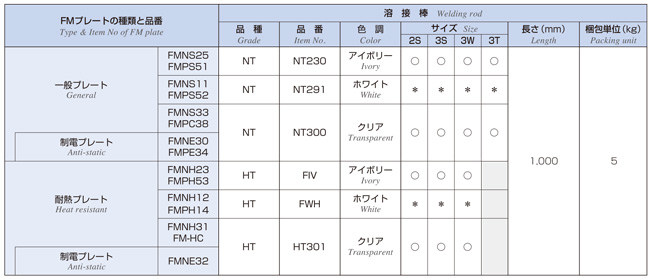

FMプレート用ヒシロッド™（溶接棒） PVC

HISHIROD™ (Welding rod) for FM plate

〈品種〉NT：一般用　HT：耐熱用

<Grade> NT:General HT:Heat resistant

※ヒシロッドは、FM規格適合品ではありません。 HISHIROD is not an FM Standard compatible product.

※ヒシロッドは、制電機能を保有していません。 HISHIROD is not antistatic product.

＊印：特注品 Special order items.

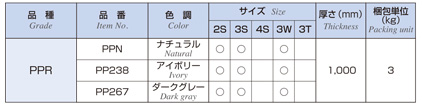

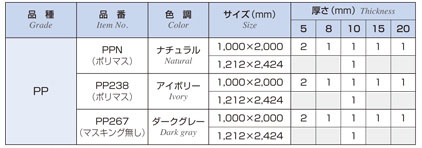

ヒシロッド™（溶接棒）PP用

HISHIROD™ (Welding rod) for PP

※1梱包（3kg）当たりのおおよその梱包数は以下の通りです。2S：1,200本、3S：470本、3W：230本
The approximate number of rods per package (3 kg) is as follows. 2S: 1,200 rods, 3S: 470 rods, 3W: 230 rods

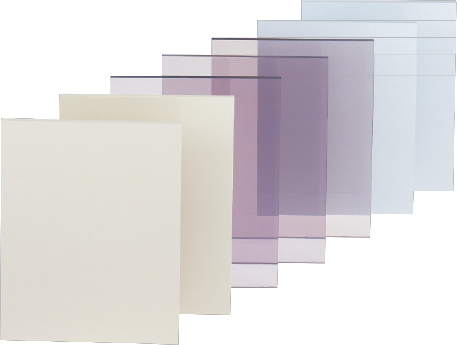

■ 制電プレート

帯電防止性能に優れた制電プレートには、塩化ビニル樹脂、アクリル樹脂、ポリカーボネート樹脂などの素材を取り

揃えて、目的に合わせてお選びいただけます。また、アウトガスの発生が少なく、クリーンな環境を維持します。

For anti-static plate, we have wide variety of products made of PVC, acrylic and polycarbonate resins so that you can select the product which suits your needs. The outgas from these product is well under the environmental limit of chemicals which enables to provide clean environment.

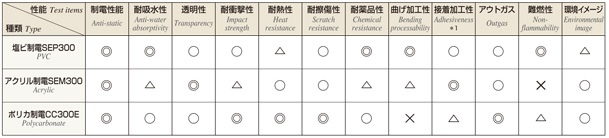

● 各種樹脂製制電プレートの性能比較　Performance comparison of anti-static plate made of various resins

凡例(Note) ：◎＝大変良い Excellent ○＝良い Good △＝普通 Fair ×＝悪い Bad

＊1：表層の制電層を除去した場合の接着性 Adhesiveness : surface layer removed

制電プレートの制電性能は母材となる樹脂の種類にかかわらずほぼ同等ですが、それ以外の性能は母材の性質に依存します。

上表は弊社製の各種制電プレートの諸性能を、自社で相対的に評価を行いまとめたものです。実際の加工方法や使用条件、環境等により異な

る場合がありますので、ご使用の際は事前に使用条件などの確認をお願いいたします。

Anti-static characteristic of plate is almost the same regardless of the resin comprised in the base material but all other characteristics depend on the base material. In the table above, the relative evaluation results of our own determination of various properties of anti-static plates are shown. Since the values may differ depending upon the fabrication method, use conditions and environment, please confirm the use conditions, etc. before-hand.

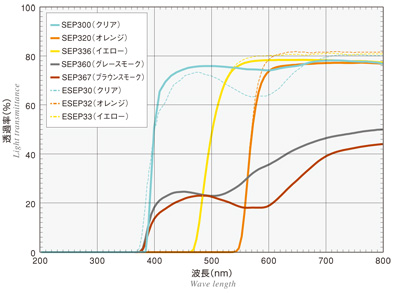

●ヒシプレート制電プレート色透明分光光線透過率（厚さ5.0mm）

Spectroscopic light transmittance of HISHIPLATE Anti-static plate (5. 0mmt）

Anti-static plate

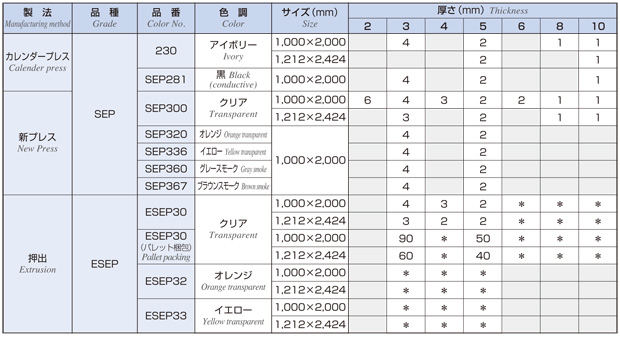

ヒシプレート™制電プレート＜SEP＞＜ESEP＞

HISHIPLATE™ Anti-static plate <SEP><ESEP>

特長

Characteristics

■表面抵抗率が106〜108Ωの優れた制電性能を備えています。

The excellent anti-static property represented by surface resistivity of 106-108Ω is added.

■耐久性に優れ、除電性能を長期間持続します。

As it has a good durability, the anti-static property lasts for long time.

■難燃性（自己消火性）を有しています。

Has a non-flammability (self-extinguish).

■オレンジ、イエローは特定の波長をシャープにカットするので、光学用途に適しています。

Since the orange colored and yellow colored sharply cut the light of specific wave length, suitable for optical applications.

■SEPシリーズは、硬質塩化ビニル樹脂の優れた耐薬品性を備えています。

SEP series has the excellent chemical resistance of rigid polyvinyl chloride.

■SEPシリーズは、一般硬質塩ビ板と同様の熱加工ができ、加工前に近い外観が保てます。

SEP series can heat processing just as well as ordinary rigid PVC plate and the appearance prior to the forming can be maintained.

※両面ポリエチレンマスキング品です。Masked at both sides with polyethylene film.

※表中の数字は梱包単位です。The numbers indicate the packed units. ＊印：特注品 Special order items.

加工上の注意：Fabricating Notes

接着、溶接による接合を行う際は、表層の制電層を削り落としてください。

When adhesion or welding is required, the antistatic layer on the top surface must be shaved off.

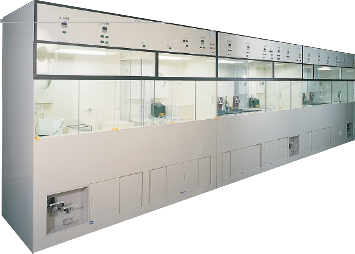

ウェハー手動処理装置

Manual Wafer Cleaning System

■ 制電プレート Anti-static plate

アクリル制電プレート＜SEM＞

Acrylic anti-static plate <SEM>

特長

Characteristics

■表面抵抗率が106〜108Ωの優れた制電性能を備えています。

The excellent anti-static property represented by surface resistivity of 106-108Ω is added.

■アクリル樹脂の優れた透明性を備え、特に曇度（ヘーズ）に優れています。

Has an excellent transparency of acrylic resin especially with respect to haze development.

■耐久性に優れ、除電性能を長期間持続します。

As it has a good durability, the anti-static property lasts for long time.

※両面ポリエチレンマスキング品です。Masked at both sides with polyethylene film.

※その他サイズ、色についてはご相談ください。 For other sizes or colors, please contact us.

※表中の数字は梱包単位です。The numbers indicate the packed units.

加工上の注意：Fabricating Notes

接着する際は、表層の制電層を削り落としてください。

When adhesion is required, the antistatic layer on the top surface must be shaved off.

ポリカーボネート制電プレート＜ステラ™ CC300E＞

Polycarbonate anti-static plate <STELLA CC300E>

特長

Characteristics

■表面抵抗率が106〜108Ωの優れた制電性能を備えています。

The excellent anti-static property represented by surface resistivity of 10 6-10 8Ω is added.

■耐衝撃性に優れたポリカーボネート樹脂を基材としています。

The base material is made of a polycarbonate resin that has excellent impact strength.

■優れた耐熱性を備えています。

Has an excellent heat resistance.

■耐久性に優れ、除電性能を長期間持続します。

As it has a good durability, the anti-static property lasts for long time.

※両面ポリエチレンマスキング品です。Masked at both sides with polyethylene film.

※表中の数字は梱包単位です。The numbers indicate the packed units.

※ステラシリーズの一般タイプ、ハードコートタイプは18ページに記載しています。

General type and Hard court type of STELLA series are shown on Pages 18.

加工上の注意：Fabricating Notes

曲げた部分の外観を損ねますので、加熱成形には適しておりません。一般のポリカーボネート板と同様

の接着を行う際は、表層の制電層を削り落としてください。

The appearance of bent portion is rather poor, heat forming is not recommendable. When adhesion, as with general polycarbonate plates is required, the antistatic layer on the top surface must be shaved off.

クリーンルーム

Clean room

■ エンプラ製品 Engineering plastics products

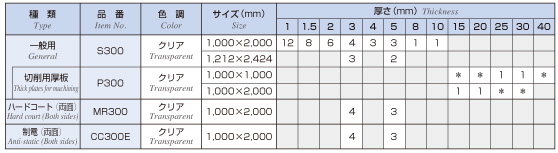

ポリカーボネートプレート＜ステラ™＞

Polycarbonate Plate STELLA

ガラスのような光沢と透明性、優れた耐衝撃性、さまざまな産業用途に対応する成形・加工性な

ど、先進のテクノロジーから生まれた数々のクオリティを備えています。規格品として板厚

15mm以上の切削用の厚板もご用意しています。

This product has many different quality came from the most advanced technology such as the transparency comparable to that of glass, excellent impact strength and formability and processability coping with wide variety of industrial applications. Standard grades for machining over 15 mm of thickness are also available.

特長

Characteristics

■普通ガラスの約250倍の耐衝撃強度があります。

Has an impact strength 250 times of an ordinary glass.

■光線透過率89％（3mmt品）と、普通ガラスに匹敵する高い透明性を持って

います。

Has light transparency of 89% (3 mm thickness plate) which is comparable to that of glass.

■普通ガラスに比べ、約2分の1の重量です。

The weight is one half of an ordinary glass.

■耐熱・耐寒性は、約−40°C〜125°Cです。

High and low temperature resistance is -40°C to 125°C.

■成形や加工性に優れています。

Has good formability and processability.

絶縁部材

Stock shapes for insulation

※両面ポリエチレンマスキングです｡ Polyethylene film masked at both sides.

※表中の数字は梱包単位です。The numbers indicate the packed units. ＊印：特注品 Special order items.

※1,000×1,000サイズは、ご注文後に裁断します。長さが1,000mm以下になる場合がありますので、ご注意ください。

The 1,000 x 1,000 size will be cut after the order is placed. Keep in mind that the length may become 1,000 mm or under.

※CC300Eは成形用ではありません｡ CC300E is not for thermoforming.

PET-Gプレート＜ペテルス™＞

PET-G Plate PETELLUS™

PET-Gプレート「ペテルス」は、耐衝撃性に優れたポリエステル系の透明プレートです。非結晶

性の材料のため、熱曲げのような2次加工性に優れ、アクリルのような透明性を持っています。

PET-G Plate "PETELLUS" is a transparent plate made of polyester having high impact resistance. Since it is non-crystalline, has an excellent secondary processability and is as transparent as acrylic plate.

特長

Characteristics

■耐衝撃性に優れています。（ノッチ強度は一般アクリルの約4〜5倍）

Has an excellent impact resistance. (4 to 5 times of notched impact strength of general purpose acrylic resin.)

■透明性に優れています。 ■2次加工性に優れています。

Has an excellent transparency. Has an excellent processability for maching or forming.

■食品衛生法（昭和34年厚生労働省告示第370号）に適合しています。（平成18年厚生労働省告示第201号

器具または容器包装）

This product conforms to Food hygiene law Ministry of Health, Labour and Welfare, ordinance No.370, 1959 Japan. (MHLW Ord. No.201 (2006) Apparatus or package of container)

※両面ポリエチレンマスキングです｡

Polyethylene film masked at both sides.

※表中の数字は梱包単位です。The numbers indicate the packed units.

■ 耐熱工業用プレート Heat resistant plate

硬質塩化ビニル固有のさまざまな特性に、優れた耐熱性を付加した工業用プレートです。

This is an industrial plate made by adding an excellent heat resistance properties to the variety of characteristics unique to rigid PVC.

特長

Characteristics

■グレード、使用条件によっては、最高80℃までの連続使用も可能です。

Continuous use up to 80°C can be done depending upon grade and use conditions.

■101HTRでは、溶接クラックの発生を少なくしました。

Fewer welding cracks occur with 101HTR.

■耐薬品性、耐油性、電気絶縁性に優れています。

Has excellent chemical and oil resistance and electrical insulation.

■裁断・穴開け、溶接、曲げ、型付けなどの加工性に優れています。

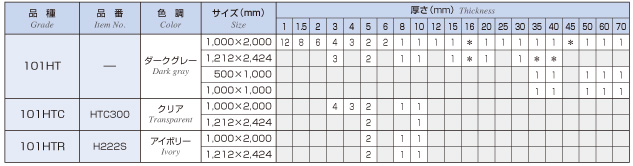

ヒシプレート™101HTシリーズ

HISHIPLATE™ 101HT series

※厚さ20mmまでは両面紙マスキング品です。厚さ25mm以上にはマスキングはありません。

Masked at both sides with paper up to 20 mm thickness. Products with a thickness of 25 mm or more are not masked.

※表中の数字は梱包単位です。The numbers indicate the packed units. ＊印：特注品 Special order items.

※厚物小サイズについては、ご注文後にカット対応します。1,000×1,000については、長さ1,000mm以下になる場合があります。
500×1,000については、長さ500mm以下、幅1,000mm以下になる場合があります。

Cutting of thick and small plates will be cut after the order is placed. Plates originally measuring 1,000 x 1,000 mm, may end up this length or less, and plates measuring 500 x 1,000 mm, may end up 500 x 1,000 mm or less.

加工上の注意：Fabricating Notes

101HTシリーズの溶接前仮止めとして接着剤を使用した後に溶接しますと、残留溶剤によってソルベントクラック

を起こす場合がありますので、接着剤の使用は避けてください。溶接部への溶剤（接着剤）仕上げも同様に、ソルベン

トクラックを起こす場合がありますので、行わないでください。

When using adhesives for temporary fixing befor welding of 101HT series, solvent might cause crack in 101HT series, which is called "solvent crack". Please do not use solvent for temporary fixing and polishing the welded parts in order to avoid "solvent crack".

◆ 101HTRの構成は下図の通りです。Composition of 101HTR is as follows.

■ 耐衝撃工業用プレート High impact strength plate

硬質塩化ビニル固有のさまざまな特性に、優れた耐衝撃性を付加した工業用プレートです。

This is an industrial plate made by adding an excellent impact strength to the unique characteristics of rigid PVC.

特長

Characteristics

■耐衝撃性に優れています。

Has an excellent impact strength.

■耐薬品性、耐油性、電気絶縁性に優れています。

Has an excellent chemical and oil resistance as well as electrical insulation.

■裁断・穴開け、溶接、曲げ、型付けなどの加工性に優れています。

Has excellent processability such as cutting drilling, welding bending and forming.

■難燃性（自己消火性）を有しています。

This is non-flammable (self-extinguishing).

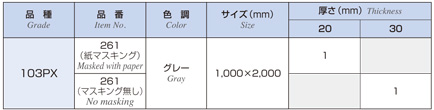

ヒシプレート™103PXシリーズ

HISHIPLATE™ 103PX series

洗浄塔

Cleaning Tower

※表中の数字は梱包単位です。The numbers indicate the packed units.

ヒシプレート™103EXシリーズ

HISHIPLATE™ 103EX series

※表中の数字は梱包単位です。The numbers indicate the packed units.

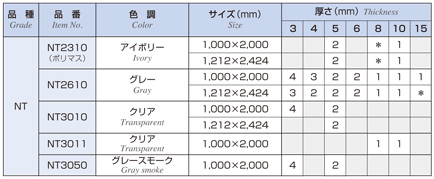

ヒシプレートニューテック™ スーパーシリーズ（耐衝撃板）

HISHIPLATE NEWTECH™ SUPER series (High impact strength plate)

自動石英チューブ洗浄装置

Automatic Quartz Tube Cleaning System

※NT2310は両面ポリエチレンマスキング品、その他は両面紙マスキング品です。

NT2310 is polyethylene film masked at both sides and all other products are masked with paper.

※NT3000シリーズは成形用ではありません。 The NT3000 series is not designed for forming.

※表中の数字は梱包単位です。The numbers indicate the packed units.

＊印：特注品 Special order items.

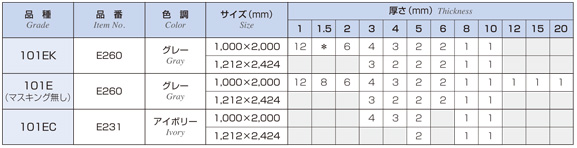

■ 一般工業用プレート

工業用塩化ビニルプレートとして、安定した品質で高い評価をいただいているヒシプレートTMは、豊富な商品群で

さまざまなご使用条件にお応えします。

HISHIPLATE™ has good reputation as general industrial PVC plate for its stable product quality, and we accommodate for your needs by assorting many types of products for variety of applications.

特長

Characteristics

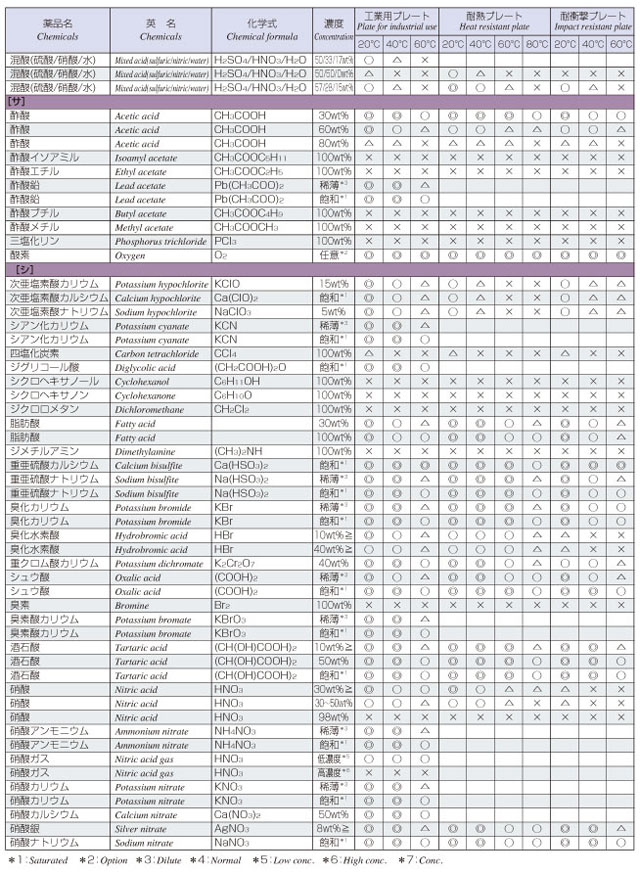

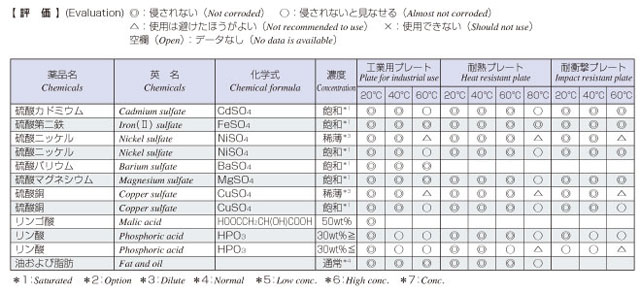

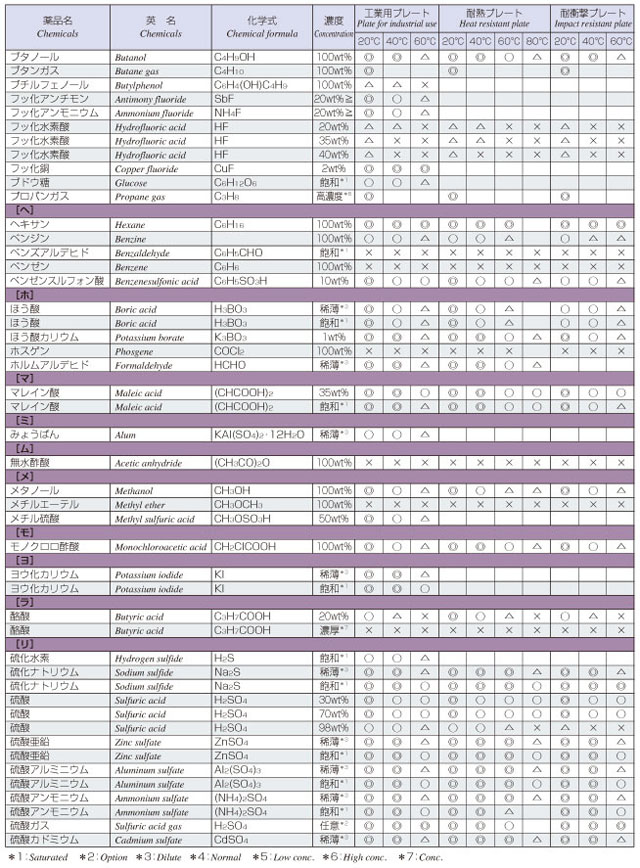

■耐薬品性、耐油性、電気絶縁性に優れています。

Has excellent chemical and oil resistance and electrical insulation.

■裁断・穴開け、溶接、曲げ、型付けなどの加工性に優れています。

Has excellent processability such as cutting drilling, welding bending and forming.

■難燃性（自己消火性）を有しています。

This is non-flammable (self-extinguishing).

ヒシプレート™101シリーズ

HISHIPLATE™ 101 series

送風機　Blower Unit

一般工業用として、25〜110mmまでの豊富な厚さを規格品として取り

揃えています。

For general industrial use, plates having a variety of thickness from 25 to 110

mm are assorted as standard products.

※表中の数字は梱包単位です。The numbers indicate the packed units. ＊印：特注品 Special order items.

※厚物小サイズについては、ご注文後にカット対応します。1,000×1,000については、長さ1,000mm以下になる場合があり

ます。500×1,000については、長さ500mm以下、幅1,000mm以下になる場合があります。

Cutting of thick and small plates will be cut after the order is placed. Plates originally measuring 1,000 x 1,000 mm, may end up this length or less, and plates measuring 500 x 1,000 mm, may end up 500 x 1,000 mm or less.

※厚さ20mm以下の製品については、10ページのNT260およびNT260Pを参照ください。

Products with the thickness of 20 mm or less, please refer to page 10 for NT260 and NT260P.

ヒシプレート™101Eシリーズ

HISHIPLATE™ 101E series

経済的な押出品で、長尺物にも対応できます。ダクト用材料として適しています。

This is an economical extruded plate and prolonged product can be made for fabricating various ducts.

※101EKおよび101ECは両面紙マスキング品です。

101EK and 101EC are masked at both sides with paper.

※表中の数字は梱包単位です。

The numbers indicate the packed units.

＊印：特注品 Special order items.

General purpose plate for industrial use

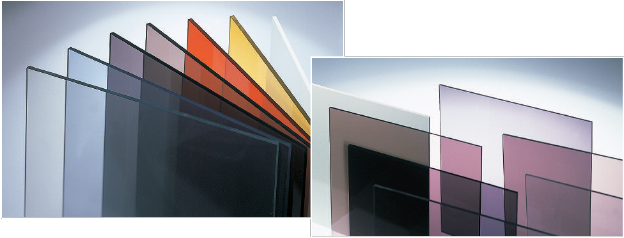

ヒシプレート™工業用透明板シリーズ

HISHIPLATE™ Transparent Industrial Plate series

工業用途を目的とした硬質塩化ビニルの透明プレートです。

This is a transparent plate of PVC for industrial use.

※両面紙マスキング品です。Masked at both sides with paper.

※表中の数字は梱包単位です。The numbers indicate the packed units. ＊印：特注品 Special order items.

※厚さ20mm以下の製品については、10ページのNT300およびNT300Pを参照ください。

Products with the thickness of 20 mm or less, please refer to page 10 for NT300 and NT300P.

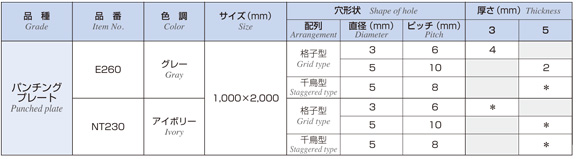

ヒシプレート™ パンチングプレート

HISHIPLATE™ Punched Plate

穴開け加工が不要で、各種装置の水切りやフィルターとして最適な硬質

塩ビプレートです。

Another rigid PVC plate with punched holes which are most suitable for fabricating drain board and filters.

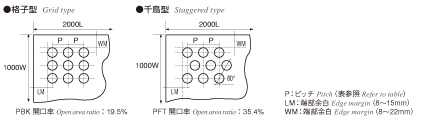

※開口率は格子型で19.5%、千鳥型で35.4%です。The open area ratio is 19.5% for the grid type, and 35.4% for the staggered type.

※表中の数字は梱包単位です。The numbers indicate the packed units. ＊印：特注品 Special order items.

※特注品についてはご相談ください。Please contact us for special order.

ヒシプレート™半硬質プレート

HISHIPLATE™ Semi-rigid Plate

柔軟な材質に強靱性・耐薬品性を兼ね備え、薬液槽等のライニング用途に適した

半硬質シートです。

This is semi-rigid plate having soft material with toughness and chemical resistance suitable for lining of chemical tanks, etc.

※紙管に触れる1周分は増しメーターです。紙管の表面状態が転写されている場合があります。

The first roll of sheet that is in contact with the paper core is an extra portion. The surface of the paper core may be copied onto this portion.

※表中の数字は梱包単位です。The numbers indicate the packed units.

Polypropylene plate

Because of its excellent chemical and heat resistance, industrial polypropylene sheets can be utilized for the applications where PVC plate can't be used.

Except a few organic solvents and strong oxidants, this material withstands acid and alkali and hold its performance at high temperature region.
This is the lightest in weight among plastics plates which enables to reduce the weight of equipment.
Has an excellent hinge characteristics and withstands repeated bending without separation.
Has an excellent electrical properties.
Natural pressed plate conforms to Food hygiene law Ministry of Health, Labour and Welfare, ordinance No.370, 1959 Japan.
(MHLW Ord. No.201 (2006) Apparatus or package of container)

HISHIPLATE™ PP series

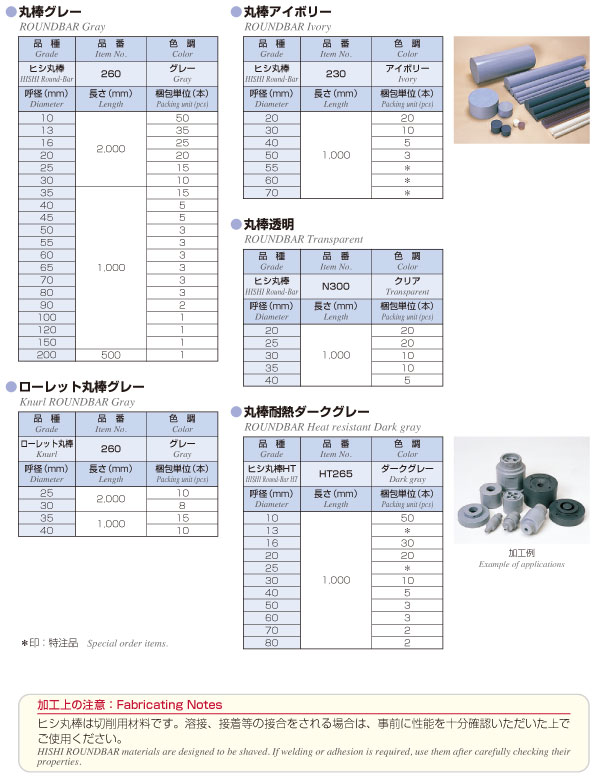

ヒシ丸棒™シリーズ（切削用）

HISHI ROUNDBAR™ series

透明切削や穴開け加工が容易にでき、フランジなどの部品やねじ・ソケットなどの回転部品に安定した寸法
を提供します。
Easy to shave or drill holes and stable dimensions can be secured for making parts such as flange and rotating parts such as screw and socket.
